Laserový snímač STABILA RL 230 RG k laserom, IP 66, výdrž 45 h bez batérie

Podrobný popis

Laserový snímač STABILA RL 230 RG pre presné zameranie laserových čiar

Snímač laserového lúča STABILA RL 230 RG predstavuje určené príslušenstvo pre prácu s líniovými lasermi vysielajúcimi červené alebo zelené svetlo. Tento typ produktu nachádza uplatnenie pri nivelačných a meracích úkonoch na stavenisku, kde vo veľkých vzdialenostiach alebo pri priamom slnečnom žiarení nie je laserová čiara viditeľná voľným okom.

Hlavnou prednosťou je schopnosť zachytiť pulzne modulovaný lúč a presne určiť jeho pozíciu voči referenčnej úrovni.

Práca na otvorených priestranstvách často naráža na limity viditeľnosti voľného oka. Prijímacia plocha s výškou 90 mm zachytáva lúč v širokom poli, čo zrýchľuje nájdenie referenčnej roviny bez zdĺhavého výškového nastavovania. Vizuálne zobrazenie pomocou symbolov šípok na displeji usmerňuje pohyb nahor alebo nadol presne k cieľovej línii.

• Prijímacia plocha 90 mm zachytáva lúč vo väčšom výškovom rozsahu
• Symboly šípok na displeji ukazujú smer k laserovej rovine

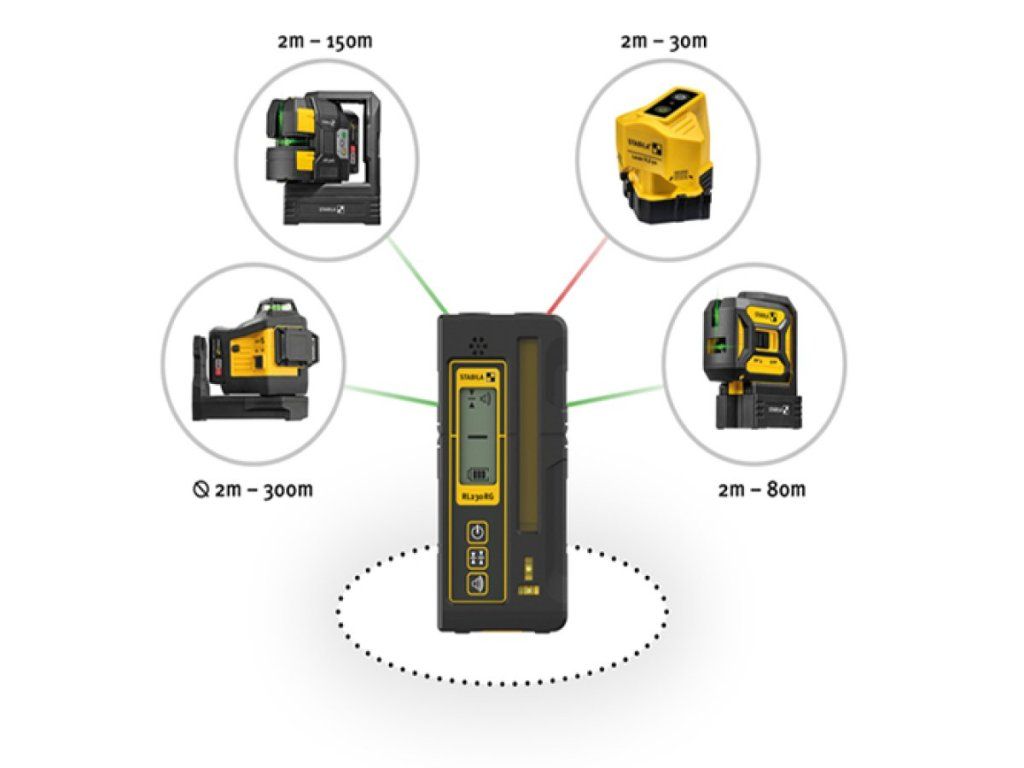

• Určené pre lasery so zelenými aj červenými diódami

Vedeli ste, že? Zelené laserové diódy sú pre ľudské oko výraznejšie než červené, avšak na priamom slnečnom svetle a pri veľkých vzdialenostiach strácajú viditeľnosť obidve vlnové dĺžky. Pulzne modulovaný režim v kombinácii so snímačom tento limit spoločne odstraňujú.

Obojstranné podsvietené displeje a akustická navigácia

Pri kontrole výšky z rôznych uhlov je potrebné sledovať namerané hodnoty bez neustáleho obchádzania nivelačnej laty. Zobrazenie stavu prebieha na dvoch displejoch umiestnených na prednej aj zadnej strane, ktoré možno stlačením tlačidla podsvietiť pre prácu v šere. Integrované akustické navádzanie s pípaním dopĺňa vizuálny obraz a umožňuje prácu bez neustáleho pohľadu na obrazovku.

Hlasitosť akustického signálu nastavíte podľa úrovne okolitého hluku na stavenisku. Režim s hlasitosťou 105 dB presvedčivo prekoná hluk stavebnej techniky, zatiaľ čo tichší režim s hodnotou 85 dB vyhovuje uzatvoreným priestorom. Integrovaný ukazovateľ neustále zobrazuje stav batérie, takže môžete včas plánovať jej výmenu.

• Dva displeje umiestnené na prednej a zadnej strane
• Voliteľné podsvietenie pre zhoršené svetelné podmienky
• Nastaviteľná hlasitosť signálu na 105 dB alebo 85 dB
• Ukazovateľ batérie s prehľadom o zostatkovej kapacite

Tip z praxe: Pri práci v blízkosti hlučných strojov nastavte hlasitosť akustického signálu na maximálnu úroveň 105 dB. Nemusíte tak neustále sledovať displej a polohu lúča potvrdíte sluchom.

Dve úrovne citlivosti pre rôzne meracie úlohy

Každý druh stavebnej práce vyžaduje inú toleranciu presnosti. Snímač laserového lúča disponuje dvoma nastaviteľnými úrovňami citlivosti, ktoré meníte podľa povahy merania. Jemný režim funguje s citlivosťou ± 1 mm pre detailné vyrovnávanie, zatiaľ čo približný režim s citlivosťou ± 3 mm zrýchľuje prácu pri meraní na väčšie vzdialenosti.

Dlhé pracovné nasadenie zabezpečuje napájanie s prevádzkovou životnosťou až 45 hodín. Odolná konštrukcia s krytím IP 66 chráni vnútornú elektroniku pred vniknutím prachu a prúdom vody z akéhokoľvek smeru, čo umožňuje plné nasadenie v náročných podmienkach staveniska.

• Jemná citlivosť ± 1 mm pre presné vyrovnávacie práce
• Približná citlivosť ± 3 mm pre rýchle zameranie na diaľku
• Stupeň krytia IP 66 zaručuje vodotesnosť a prachotesnosť
• Prevádzková životnosť 45 hodín pre dlhé meracie úkony

Kľúčové vlastnosti

• Kompatibilita lúčov pre červené aj zelené laserové diódy
• Detekcia lúča pulzne modulovaných líniových laserov
• Obojstranný displej na prednej aj zadnej strane s podsvietením
• Akustické navádzanie s voliteľnou hlasitosťou 85 dB a 105 dB
• Dve úrovne citlivosti s presnosťou ± 1 mm a ± 3 mm
• Stupeň krytia IP 66 garantujúci vodotesnosť a prachotesnosť
• Prijímacia plocha 90 mm pre zachytenie lúča
• Magnetický systém na hornom okraji krytu pre uchytenie
• Prevádzková životnosť 45 hodín pre dlhodobé meranie
• Zobrazenie stavu batérie na displeji snímača

Technické parametre

• Typ produktu: Laserový snímač
• Modelové označenie: RL 230 RG
• Určenie: Pulzne modulované líniové lasery (červené a zelené diódy)
• Displeje: 2 podsvietené displeje (vpredu a vzadu)
• Akustické navádzanie: Áno (85 dB a 105 dB)
• Úrovne citlivosti: ± 1 mm (jemná), ± 3 mm (približná)
• Výška prijímacej plochy: 90 mm
• Stupeň krytia: IP 66

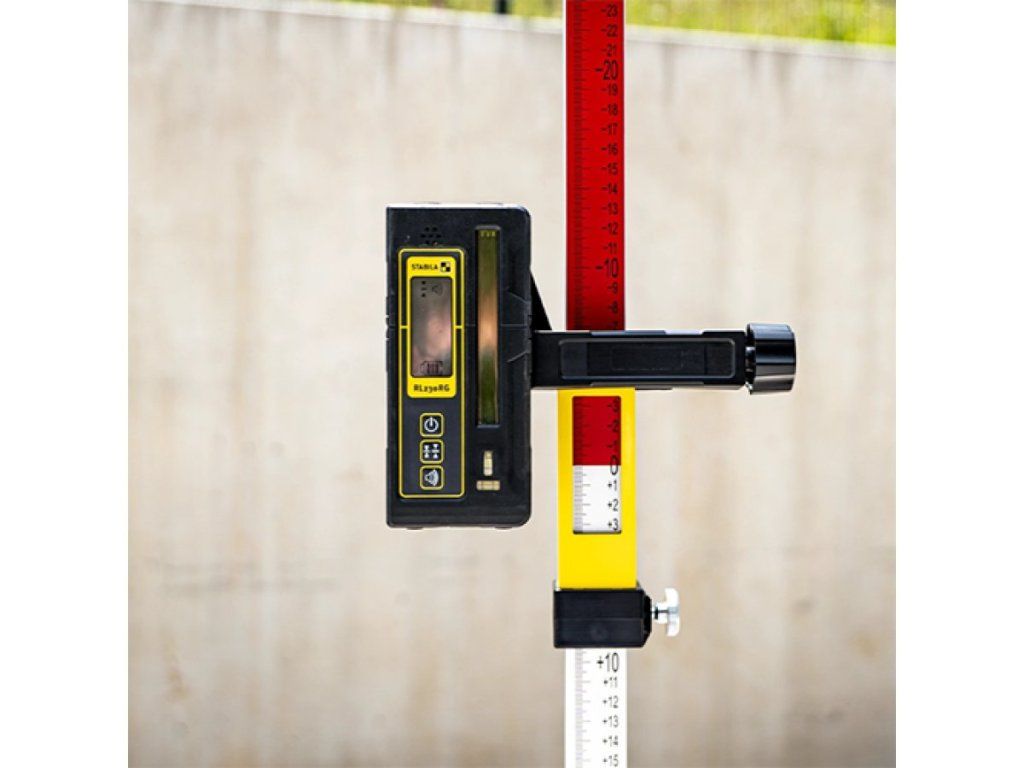

• Spôsoby montáže: Držiak na nivelačné late, magnetický systém
• Prevádzková životnosť: 45 h

Obsah balenia

• Laserový snímač STABILA RL 230 RG
• Držiak na upevnenie na nivelačné late

Záverečné hodnotenie

Laserový snímač STABILA RL 230 RG spája vysokú odolnosť krytia IP 66 s presnou detekciou červených a zelených pulzných lúčov na stavenisku. Obojstranný podsvietený displej, nastaviteľná akustická navigácia a výška prijímacej plochy 90 mm zrýchľujú zameranie referenčnej úrovne pri práci na väčšie vzdialenosti. Výbava s dvoma úrovňami citlivosti a výdržou 45 hodín predstavuje spoľahlivé riešenie pre profesionálne nivelačné úkony pri zhoršenej viditeľnosti lúča.
